WD My Book Duo 中的 RAID 0 陣列數據恢復

西部數據（WD） My Book Duo是市場上領先的存儲設備制造商之一。我們喜歡使用 WD 硬盤、NAS 設備和其他 WD 產品，因?yàn)樗鼈兊臉?gòu)造和質量都很好。該品牌的產品做工精良，使用壽命比其他品牌更長。

與任何其他技術一樣，損耗和長期使用會影響 Western Digital (WD) 產品，損壞介質。最終，我們?nèi)匀皇盏皆S多來自該制造商的故障硬盤、SSD 驅動器、閃存驅動器以恢復數據。設備故障的原因有很多，包括物理、邏輯和機械損壞。

我們想寫一篇有關西部數據 My Book Duo NAS 設備硬盤出現機械故障的文章。

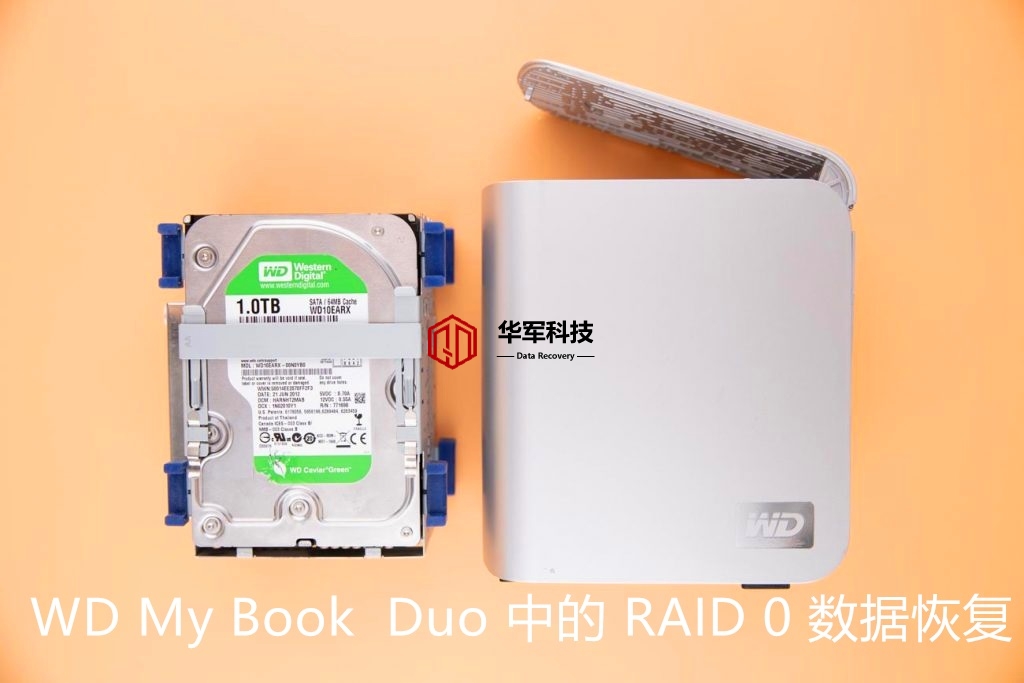

WD My Book RAID 0 恢復

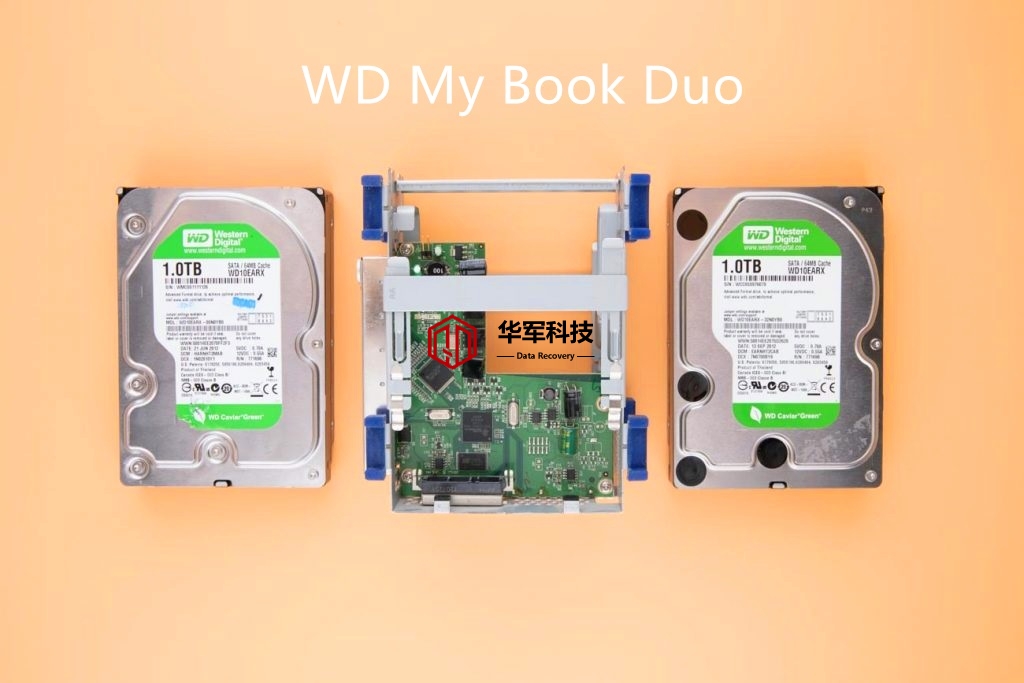

在移動通過雷電線纜連接到此設備的 Apple MacBook Pro 時，該設備從桌子上掉落。 此設備由 2 個 WD 硬盤組成，安裝并配置為 RAID 0 陣列。

這種 RAID 級別 可提高數據讀寫速度，但當任何硬盤成員發生故障時，它不會提供冗余。RAID 0 也稱為條帶化，因?yàn)樗鼘⒂脩魯?shù)據按塊和順序?qū)懭氤蓡T硬盤。

raid-0-恢復

塊大小因 RAID 控制器而異。最常見的塊大小是 128 個扇區，并且此 RAID 類型中沒有奇偶校驗數據。因此，如果任何硬盤成員發生故障，它不會提供任何冗余。如果成員硬盤出現任何問題，RAID 陣列將無法訪問。

WD My Book Duo 中安裝的主板具有軟件 RAID 控制器和 Linux 操作系統 ，用于管理 RAID 0 邏輯卷。因此，該主板和操作系統發生故障的可能性較小且很少見。

硬盤驅動器評估

在本案中，設備在硬盤旋轉時掉落到地板上，導致機械故障。因此，作為數據恢復工程師，我們總是在采取任何行動之前詢問客戶設備發生了什么情況。

raid-wd-恢復

為了開始RAID 0 數據恢復過程，我們?cè)跐崈羰抑写蜷_了這些硬盤，并拆下了磁頭組件，在顯微鏡下進行檢查。在顯微鏡下檢查時，我們發現所有磁頭滑塊都彎曲了，但表面狀況良好。

使用原裝磁頭組件為硬盤供電是不可能的。如果我們這樣做，損壞的磁頭會刮擦表面，從而導致負面結果。

硬盤修復過程

案件比較復雜，因?yàn)槲覀冃枰謴?fù)兩塊硬盤來構建 RAID 0 邏輯卷，以恢復丟失的數據。所以我們找到了兩塊兼容的WD硬盤，使用精密磁頭更換工具更換了磁頭。

更換新的備用磁頭后，我們成功地為硬盤供電。盡管更換磁頭后硬盤的工作狀態不穩定，但我們?nèi)匀豢梢栽L問數據。

鏡像過程大約需要 24 小時，速度不太好。但我們有足夠的時間恢復數據。客戶要求 1-2 周的周轉 服務選項。

重建 RAID 映像

我們可以成功從兩個設備讀取硬盤數據并將其保存在兩個單獨的二進制文件中。因此，分析內容并在二進制文件上構建映像為我們的數據恢復過程提供了安全可靠的環境。

我們使用數據恢復軟件分析了兩個圖像文件的原始內容，以找到條帶塊大小和硬盤序列。

wd 硬盤恢復

查看所有必要參數后，我們可以構建 RAID 0 邏輯卷并訪問 ext Linux 文件系統上的文件。我們恢復了所有關鍵文件并使用特殊軟件檢查了它們的完整性。

在確認所有文件都正常后，我們將數據通過加密硬盤發送給客戶。這樣，案件就成功結案了，客戶也很高興他的文件恢復了。
