WD My Book移動硬盤數據恢復

WD My Book外置移動硬盤數據恢復。該硬盤突開機后只會發出幾聲咔噠聲，然后又停止運作。

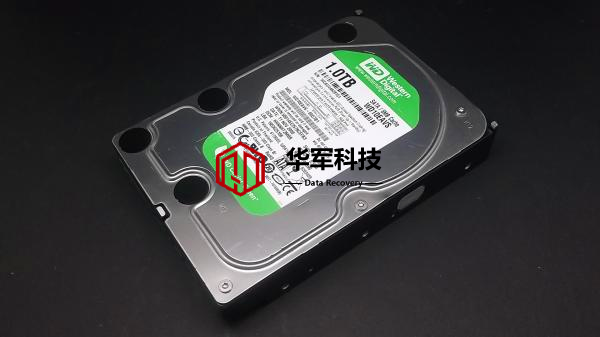

型號: WD10EAVS-32D7B1

系列：WD Green / My Book

容量：1TB

數據恢復案例描述

客戶描述稱，硬盤突然停止工作，但并未摔落、震動或以其他方式誤操作。開機后，硬盤發出咔嗒聲，然后又停止旋轉。

WD Green Drive 評估

將硬盤從外殼中取出并鏈接到我們的數據恢復系統中。由于它被描述為咔嗒聲，因此硬盤首先被帶入潔凈室進行內部檢查。內部檢查未發現讀/寫磁頭有明顯的劃痕或損壞。確定可以安全地打開硬盤電源

硬盤已連接到 PC-3000 通道并已通電。硬盤發出咔嗒聲然后重新旋轉。LDR 和 DIR 模塊已加載到 PCB RAM 中并嘗試讀取服務區 - 失敗！

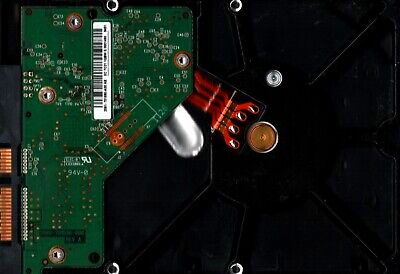

ROM 代碼從原始 PCB 讀取并編程到供體 PCB 上 – 結果相同。

確定讀/寫硬盤磁頭已發生物理損壞。

數據恢復階段

備件庫硬盤準備好2塊用來開盤使用。然后，在潔凈室中為更換讀寫頭準備兩個硬盤。讀寫頭被小心地從備件硬盤轉移到用戶硬盤中，沒有發生任何意外。

更換讀/寫頭并重新組裝硬盤后，硬盤重新連接到 PC-3000 通道并打開電源。

打開電源后，硬盤立即進入服務區并準備就緒。

檢查了 HDD ID，發現其正確無誤。服務區磁道和模塊備份已完成 – 成功！

已檢查扇區訪問，但硬盤在嘗試訪問扇區時會立即出錯。此問題似乎影響硬盤的整個 LBA 區域。

檢查服務區內所有模塊的校驗和是否正確 - 通過

ROM 代碼從服務區重建并編程到 PCB 上 - 結果相同

該硬盤似乎存在固件損壞

固件修復階段

所有模塊都使用更徹底的方法檢查一致性，并且都通過正常檢查。

LDR 模塊用于任何 ATA 覆蓋不一致 - 結果相同。

自動重新分配功能已禁用，模塊 32 已清除 – 結果相同

翻譯器已重新生成 – 結果相同

對 SA 區域進行分析以檢查是否存在變異，發現有些

修改了 RAM 中的磁頭圖，禁用除 2 號磁頭之外的所有磁頭

硬盤收到軟復位命令，讀取磁頭 2 上的扇區 - 成功！！！

RAM 中的磁頭映射被修改回來以啟用所有其他磁頭，再次發出軟復位命令。

硬盤現在可以臨時訪問所有扇區

驅動成像階段

在數據提取器中創建任務，創建磁頭圖，確定數據未加密（大多數 My Book 硬盤都是加密的）。使用 UDMA 133 模式下的標準 450ms 讀取超時啟動映像過程。所有讀/寫磁頭的硬盤映像速度約為 80MB/s。

經過3天的時間700GB多的數據100％數據恢復！
